Antennentechnik - Antennenmontage

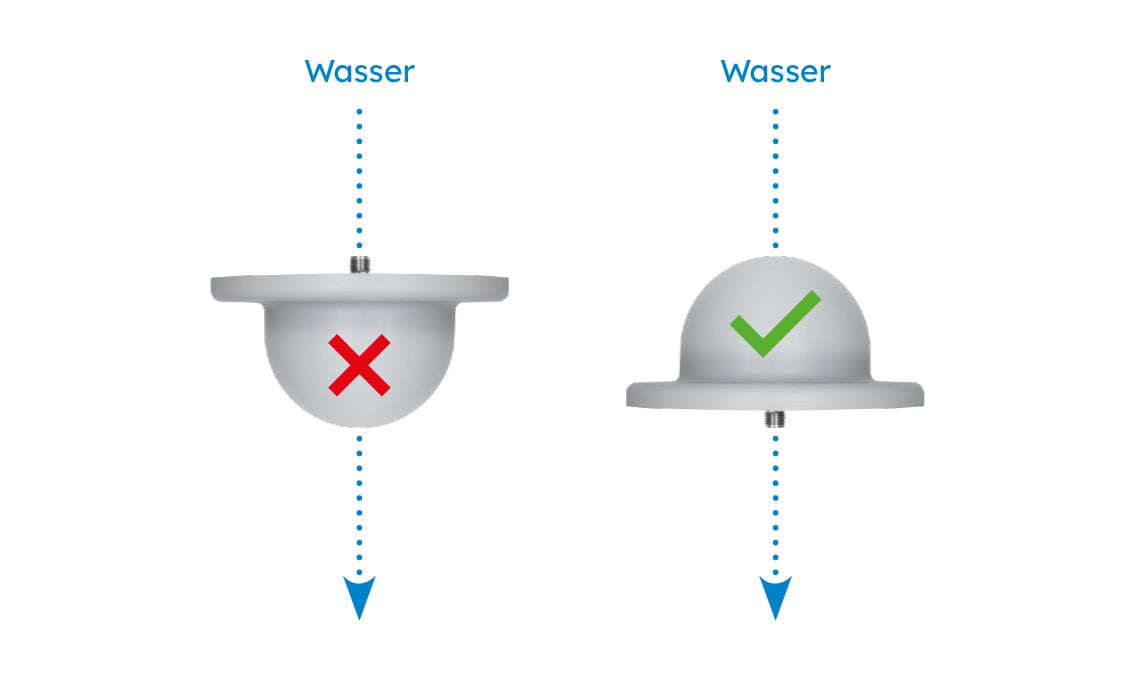

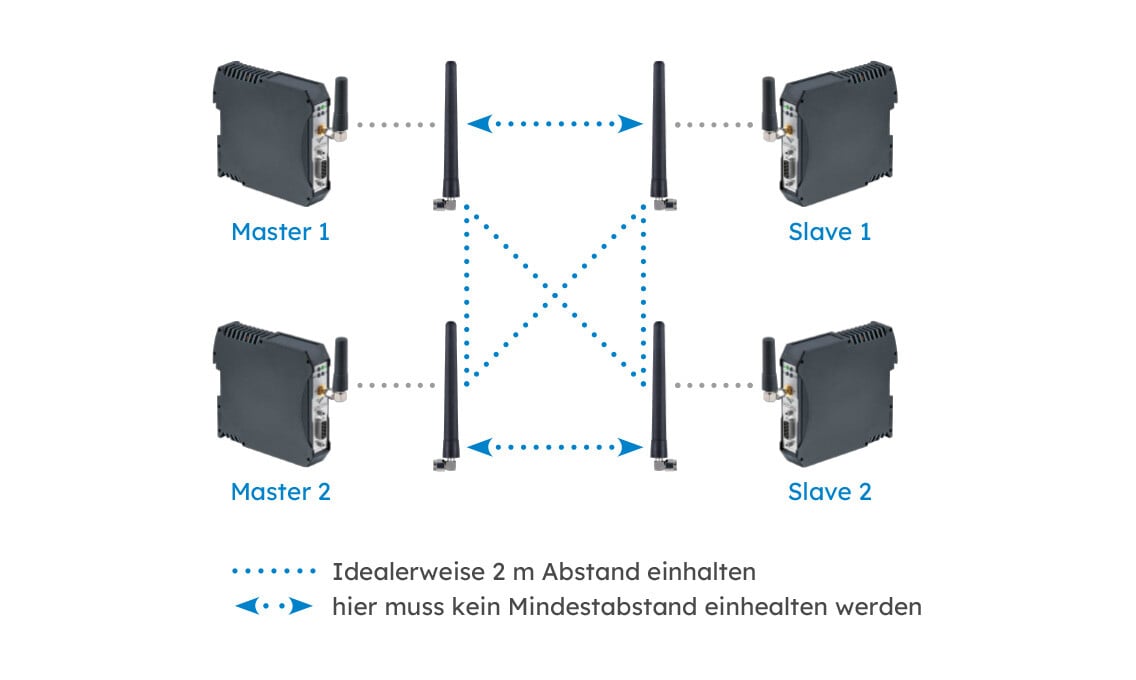

Antennenabstand

Werden mehrere Funkstrecken parallel installiert, sollten die Antennen idealerweise 2 Meter Abstand zueinander haben. Zwischen der Sende- und Empfangsantenne gilt meist jedoch kein Mindestabstand. Es muss jedoch darauf geachtet werden, dass sich die Öffnungswinkel überschneiden (Bsp.: die Kugelantenne 10361). Siehe auch unter 4.4 Abstrahlung.

Vier Antennen mit Pfeilen und Linien, die Abstände zwischen den Antennen zeigen – Beispiel für Antennenmontage

Raus aus dem Schaltschrank

Montieren Sie Antennen außerhalb des Schaltschranks, denn dieser verursacht eine hohe Dämpfung des Funksignals, was sich negativ auf die Reichweite auswirkt. Die Ausnahme bietet ein Schaltschrank aus Kunststoff, dieser verursacht geringe Dämpfung und macht es somit möglich, eine Antenne im Schaltschrank anzubringen.

Eine Antenne, die Signale an einen elektrischen Schaltkasten überträgt

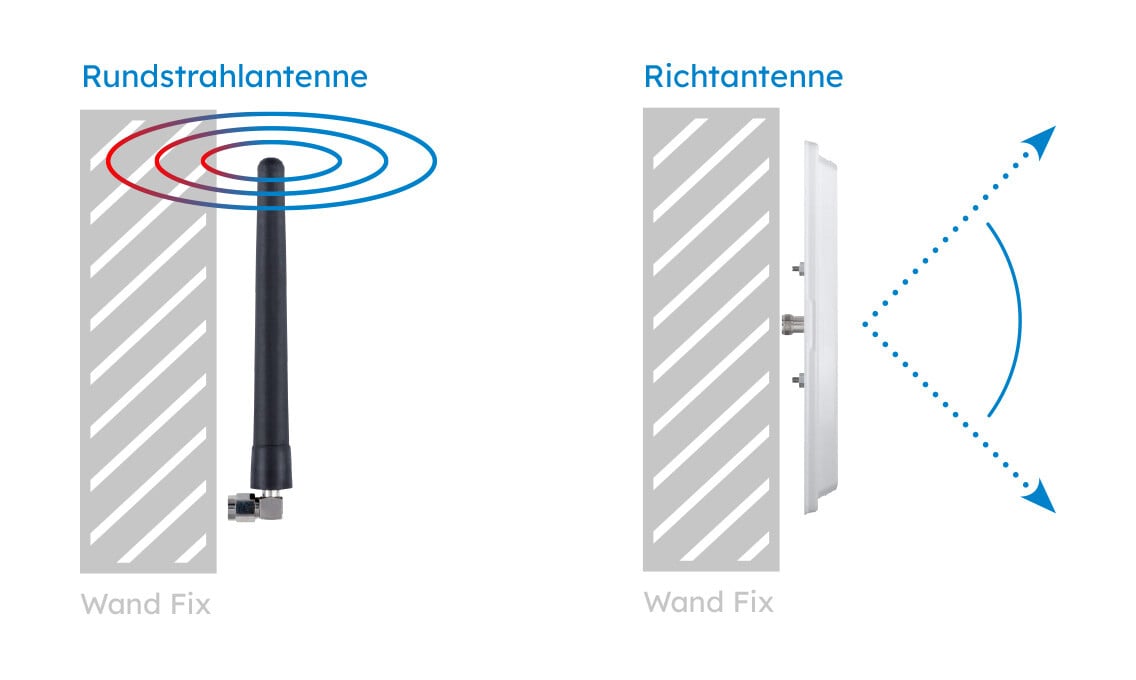

Wandmontage

Im besten Fall montieren Sie Richtantennen an Wänden. Ist nur eine geringe Reichweite, aber die Abstrahlcharakteristik einer Rundstrahlantenne gefragt, kann auch eine Rundtrahlantenne an einer Wand montiert werden. Die Wandmontage von Rundstrahlantennen erzeugt Reflexionen, was sich negativ auf die Qualität der Funkübertragung und die Reichweite auswirkt.

Illustration, die eine Rundstrahlantenne mit einer Richtantenne vergleicht und deren Signalmuster und Montageoptionen zeigt

Polarisierung

Antennen einer Funkstrecke sollten idealerweise die gleiche Polarisation haben. Ausnahme: Bei speziellen Applikationen kann es sinnvoll sein, eine Antenne mit rechtsdrehender Polarisation – als fixe Stationsantenne – mit einer vertikal polarisierenden Antenne – auf einem mobilen, sich drehenden Objekt – zu kombinieren.

Erklärung Polarisation:
Die Polarisation beschreibt die Richtung, in der sich die Schwingungen des elektrischen Feldes ausbreiten. Man unterscheidet zwischen horizontal und vertikal linearer Polarisation (VP), und rechstdrehender zirkularer Polarisation (RHCP). Sende- und Empfangsantenne sollten die gleiche Polarisation haben. Durch Einsatz von ungleich polarisierten Antennen kann es zu Verlusten kommen oder es wird keine Funkverbindung aufgebaut. Wir verwenden Antennen mit vertikal linearer Polarisation (VP) und rechtsdrehender zirkularer Polarisation (RHCP). Eine RHCP-Antenne eignet sich bei der Verwendung von Richtantennen mit Sichtverbindung. Bei allen anderen Anwendungen empfehlen wir VP-Antennen.

Illustration zum Vergleich der vertikalen linearen Polarisation (links) und der rechtsseitigen zirkularen Polarisation (rechts) von elektrischen Feldern

Verwendung von Montagematerial

Bitte verwenden Sie das von uns angebotene Montagezubehör, um Richtantennen optimal zu positionieren und auszurichten. Das Montagematerial ist auf unsere Antennen abgestimmt. Durch Kombination von zwei Montagehaltern (10519) wird die Antenne zweiseitig schwenkbar.
